1、描述（SCOPE）：
             格書適應于12V3A電源適配器。

             The document is to specify the functional requirements of a 12V3A  switching power  supply.

2、輸入特性（INPUT CHARACTERISTICS）：

       2.1輸入電壓(Input Voltage):

             額定電壓(Nominal Voltage):100-240Vac

             調整范圍（Variation Range）:90-264Vac

       2.2輸入頻率（Input Frequency）:

            額定頻率（Nominal Frequency）:50/60Hz

            調整頻率（Variation Frequency）:47-63Hz

     2.3輸入電流(Input Current):

            當輸入交流電壓為額定值的下限時,輸出電壓負載滿載，最大輸入交流電流1.2A。

            1Arms max At any input voltage and rated, DC output rated load.

      2.4浪涌電流(Inrush Current):

           當輸出為額定負載，環境溫度為25℃，輸入240Vac冷態起動電源時的最大浪涌電流小于30A。

           30Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.

      2.5 AC漏電流(Ac Leakage Current):

           當輸入電壓240Vac時，最大漏電流為0.25mA。

           0.25mA Max At 240Vac input.
3、輸出特性（OUTPUT CHARACTERISTICS）：

       3.1輸出功率(Power Output);

               電壓          最小負載            最大負載      峰值電流       輸出功率

             Voltage      Min. Load        Max. Load       Peak       Output Power

             +12Vdc           0A                     3A              4.5A             36W

       3.2負載特性/調整率(Combined Load/Line Regulation):

               電壓         最小空載電壓      最大空載電壓       線性調整               負載調整

              Voltage     Min. Voltage      Max. Voltage     Line Regulation   Load Regulation

                +12Vdc       12.00V                 12.6V                ±5%                        ±5%

             測試條件：任何負載正常工作下，使用示波器帶寬為20MHz連接到充電器的輸出端，同時輸出端        并連一個47uF的電解電容和一                    個0.1uF的瓷片電容。

       3.3波紋和噪音（Ripple And Noise）:

          The ripple and noise are as follows when measure with Max. Band width of 20MHz and                Parallel 47uF/0.1uF,crossed                connected at testing point.

                       電 壓                  最大波紋最大噪音

                      Voltage            Ripple And Noise(Max.)

                        +12Vdc                  80.5mVp-p

      3.4啟動延遲時間(Turn On Delay Time):

         當輸入115Vac和輸出最大負載時,最大啟動時間為2S。

         2 second Max. At 115Vac input and output Max. Load.

       3.5上升時間(Rise Time):

          當輸入115Vac和輸出最大負載時最大時間為40mS。

          40mS Max. At 115Vac input and output Max. Load.

       3.6保持時間(Hold Up Time):

          當輸入115V和輸出最大負載時,最小保持時間為5mS。

          5mS Min. At 115Vac input and output Max. Load.

       3.7效率(Efficiency):

           當輸入100Vac和輸出最大負載時,最小83%。

           83%Min.At 100Vac input and output Max. Load.

           當輸入240Vac和輸出最大負載時，最小85%。

           85%Min.At 240Vac input and output Max. Load.
       3.8過沖(Overshoot):

            在電源開啟或關閉的時候,最大15%。

           15%Max.When power supply at turn on or turn off.

       3.9 空載損耗不大于0.5W.
4、保護功能(PROTECTION REQUIREMENT):

       4.1短路電路保護

            Short Circuit Protection:

            該電源供給器在短路解除時,能正常工作恢復。

            The power supply will be auto recovered when short circuit faults remove.

      4.2過流保護(Over current Protection)：過流故障排除后，電源將自動恢復正常工作。

            The power supply will be auto recovered when over current faults remove.

      4.3過壓保護(Over Voltage Protection)

           當輸出電壓超過額定電壓時,電源將保護,故障排除后恢復正常工作。

           The power supply will not be auto recovered when faults remove.

5、環境要求(ENVIRONMENTAL REQUIREMET):

      5.1工作溫度(Operating Temperature):

            0℃~ 40℃,滿載,正常工作(Full load Normal operation)。

            0℃to40℃,Full load Normal operation.

      5.2儲存溫度(Storage Temperature):-20℃to85℃,帶外殼(With package).

      5.3工作濕度(Relative Humidity):

           5%(0℃)～90%(40℃),72小時,滿載,正常工作

           5%(0℃)～90%(40℃)RH,72Hrs,Full load Normal operating.

     5.4振動(Vibration):

          1、測試標準:國際電工電子委員會
                Operating: IEC 721-3-3 3M3

                5～9Hz,A=1.5mm 加速度（9～200Hz,Acceleration 5m/s2）
          2、運輸（Transportation）：
               IEC 721-3-2 2M2

               5-9Hz，A=3.5mm

               9～200Hz,加速度Acceleration=5m/S2

               200～500HZ,加速度Acceleration=15m/S2

          3、軸向振動（Axes,10 cycles per axis）.

               在測試過程中不能出現永久性的損壞。

               No permanent damage may occur during testing.

               The product has to restors its original situation after power off/on.)在電源開啟和關閉后，樣機能夠恢復到最初條件。

      5.5跌落試驗(Dropping)(Packed):

           一個角,三個棱, 六個面。

           1 corner,3 edges, and 6 surfaces

           高度76cm  Height:76cm

6、安全及EMC要求(SAFETY AND EMC REQUIREMENT):

       6.1安全:符合UL  CE  FCC  GS  KC  ROHS標準

       6.2高壓(DIELECTRIC STRENGTH)(H-Pot)：

           ()Primary to secondary),3000Vac/5mA/5s.

7、結構參數(MECHANICAL REQUIREMENT)：

      7.1外殼(Enclosure):

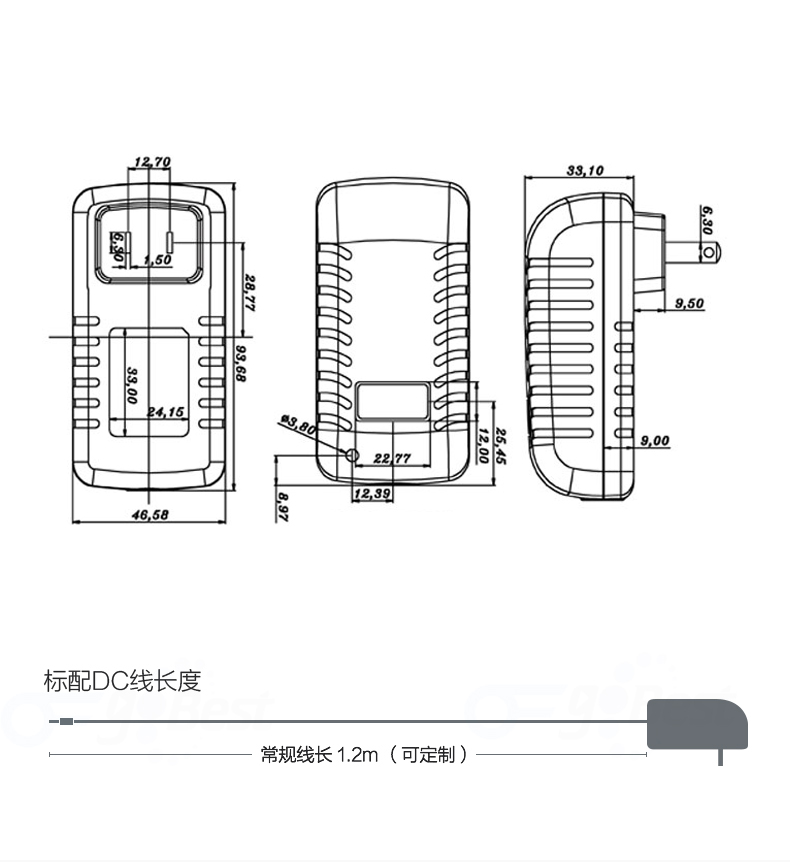

          外殼尺寸:L93.5*W46.5*H41.5mm

          The power supply size L93.5*W46.5*H41.5mm
     7.2輸入座 (Input Connector):
          美規，歐規，英規，澳規,國標，韓規插頭
     7.3輸出線

          DC 線: AWM  2464  20AWG*2C,VW-1,80℃,FTI,300V,線上有字,總1.2米，帶環加5.5*2.1*10公頭

          DC cable: AWM 2464  20AWG*2C，VW-1，80℃，F(xiàn)TI，300V，with word on the  cord,   Length:1.2M, with the                                         conector:5.5*2.1*10
     7.4 Block Diagram

8、銘牌 (Label)

                      材質：PVC

                      Material: PVC

                      耐高溫110度以上

                      Endure  heat  above110℃

                      厚度0.2-0.3mm

                      Thickness:0.2-0.3mm

                      3*RI±0.1mm

                      3*RI±0.1mm
